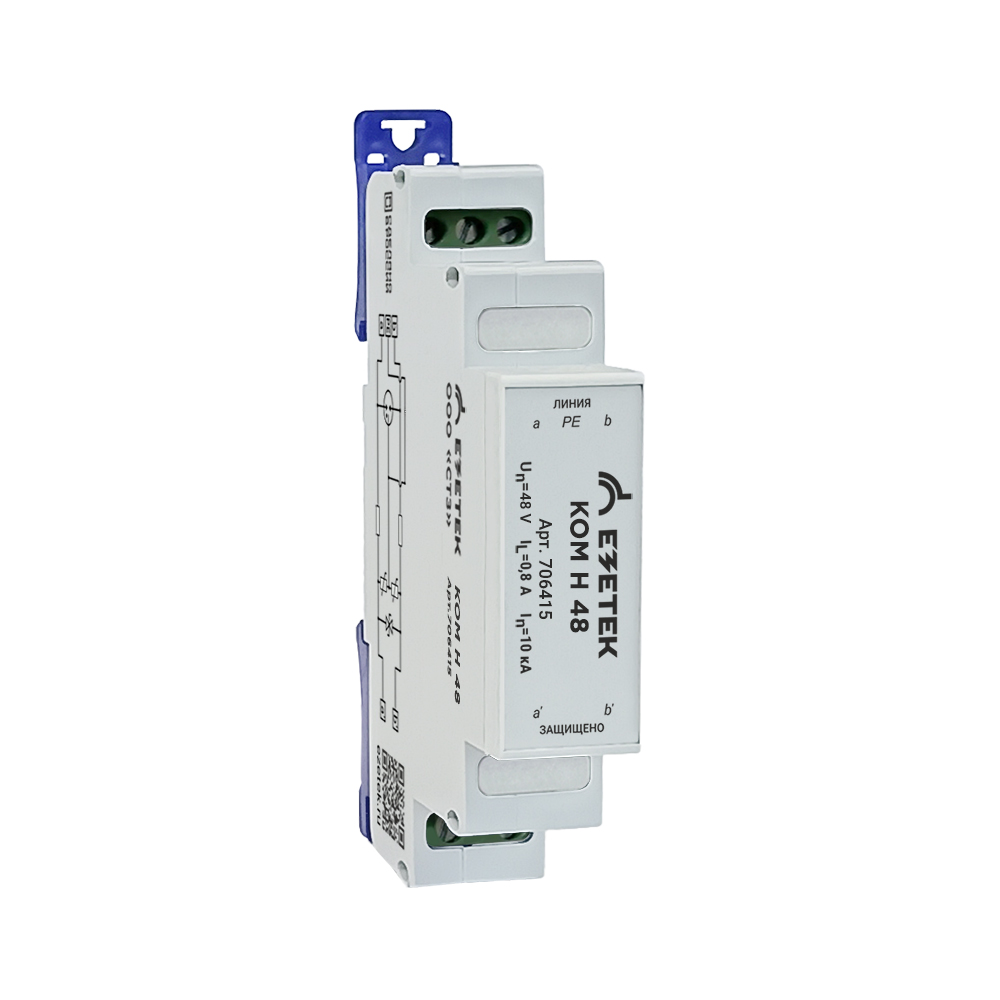

УЗИП КОМ Н 48

Name: УЗИП КОМ Н 48
Brand: Ezetek
SKU: 706415
Price: 6600 RUB
Availability: InStock

Артикул: 706415

В избранное

Сравнить

Номинальное рабочее напряжение, Uo: 48 В

Максимальное длительное рабочее напряжение, Uc: 52 В

Номинальное напряжение, В: 48

Импульсный ток (10/350 мкс): 2,5 кА

Все характеристики

Арт. 706415. УЗИП КОМ Н 48 Устройство защиты от импульсных перенапряжений для одной пары сигнальных линий. Предназначено для защиты оборудования систем промышленной автоматизации, управления, измерения, сигнализации и передачи данных от перенапря...

Розничная цена

6 600 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание Документация Прогресс устройства

Характеристики

Категория испытаний по ГОСТ IEC 61643-21: D1, C1, C2, C3

Номинальное рабочее напряжение, Uo: 48 В

Максимальное длительное рабочее напряжение, Uc: 52 В

Размер (В×Ш×Д): 89х12х65

Степень защиты: IP 20

Размер модуля DIN 43880: 2/3 ТЕ

Вес, гр: 54

Диапазон частот, МГц: до 35

Исполнение: Компактный

Номинальное напряжение, В: 48

Импульсный ток (10/350 мкс): 2,5 кА

Число защищаемых пар: 1 (2 провода)

Номинальный рабочий ток, IL: 1 А

Остаточное напряжение при 5 кА (8/20), Ures: < 140 B

Время срабатывания, tA: < 1 нс

Тепловая защита: термоконтакт

Сопротивление изоляции, Riso: ≥ 52 МОм

Вносимое сопротивление на линию, R: < 1 Ом

Паразитная емкость, С: 30 пФ

Граничная частота, fG: 35 МГц

Диапазон рабочих температур: –40...+85 °С

Рекомендуемое сечение присоединяемых проводов: 4 мм2

Максимальный разрядный ток (8/20), Imax: 20 кА

Номинальный разрядный ток (8/20), In: 10 кА

Материал корпуса: Термопластик

Номинальное рабочее напряжение DC, Un: 48В

Максимальное рабочее напряжение DC, Uc: 52В

Монтаж: 35 мм DIN-рейка

Разрядное напряжение, Ures [a/b - PG]: 55 – 68 В

Разрядное напряжение, Ures [a/b]: 55 – 68 В

Вид защищаемого кабеля: Одна пара проводников

Описание

Арт. 706415. УЗИП КОМ Н 48

Устройство защиты от импульсных перенапряжений для одной пары сигнальных линий. Предназначено для защиты оборудования систем промышленной автоматизации, управления, измерения, сигнализации и передачи данных от перенапряжений, возникающих при грозовых воздействиях и переходных процессах.

Устройство обеспечивает защиту линий как между проводниками пары, так и относительно земли. Защита выполнена по двухступенчатой схеме: первая ступень на трехэлектродном газонаполненном разряднике отводит основную энергию импульса, а вторая ступень на быстродействующих двунаправленных диодах ограничивает остаточное перенапряжение до безопасного для защищаемого оборудования уровня.

Применение согласующих элементов между ступенями защиты позволяет эффективно распределять энергию импульса и обеспечивает стабильную работу устройства при различных уровнях перенапряжения. Схема защиты имеет низкую емкость, благодаря чему оказывает минимальное влияние на передаваемый сигнал и позволяет использовать устройство для защиты линий с широким диапазоном рабочих частот.
