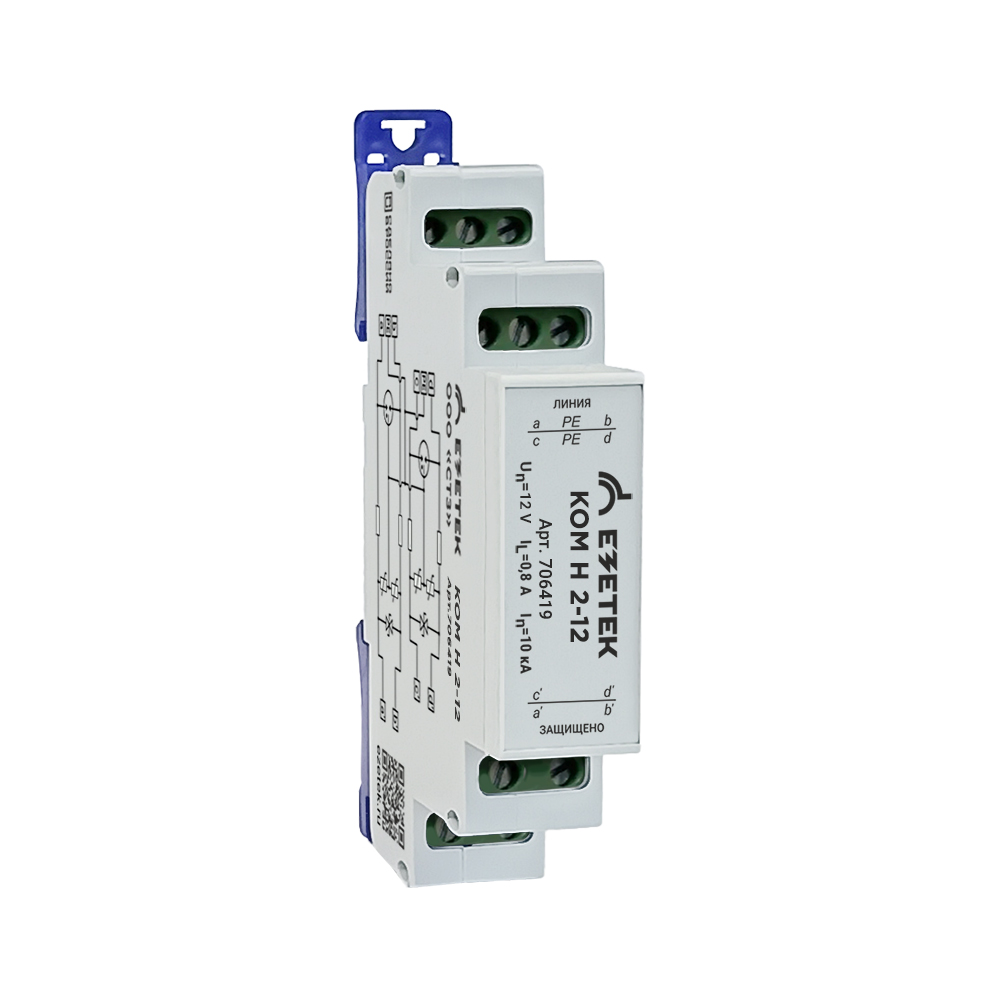

УЗИП КОМ Н 2-12

Артикул: 706419

В избранное

Сравнить

Номинальный рабочий ток, IL: 0,8 А

Номинальное рабочее напряжение, Uo: 12 В

Номинальное рабочее напряжение DC, Uо: 12В

Максимальное длительное рабочее напряжение, Uc: 15 В

Все характеристики

Арт. 706419. УЗИП КОМ Н 2-12 Устройство защиты от импульсных перенапряжен ий для двух независимых пар сигнальных линий. Предназначено для защиты оборудования систем промышленной автоматизации, управления, измерения, сигнализации и пер...

Розничная цена

14 828 ₽ за шт

Под заказ

Наличие у партнера

*Цены указаны в информационных целях и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Информация на сайте носит ознакомительный характер. Актуальные на текущий день цены и условия поставки уточняйте у менеджеров.

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 (800) 707-90-21, электронной почте ezetek@ezetek.ru или

Характеристики Описание Документация Прогресс устройства

Характеристики

Категория испытаний по ГОСТ IEC 61643-21: D1, C1, C2, C3

Номинальный рабочий ток, IL: 0,8 А

Номинальное рабочее напряжение, Uo: 12 В

Номинальное рабочее напряжение DC, Uо: 12В

Максимальное длительное рабочее напряжение, Uc: 15 В

Импульсный ток (10/350 мкс): 5 кА

Номинальный разрядный ток (8/20), In: 10 кА

Максимальный разрядный ток (8/20), Imax: 20 кА

Остаточное напряжение при 5 кА (8/20), Up: < 42 B

Остаточное напряжение Ures [a/b - PE]: 16 – 21 В

Остаточное напряжение Ures [a/b]: 16 – 21 В

Время срабатывания, tA: < 1 нс

Диапазон частот, МГц: 5

Исполнение: Компактный

Сопротивление изоляции, Riso: ≥ 15 МОм

Вносимое сопротивление на линию, R: < 0,5 Ом

Паразитная емкость, С: 500 пФ

Граничная частота, fG: 3 МГц

Диапазон рабочих температур: –40...+85 °С

Количество защищаемых пар: 2 (4 провода)

Размер (В×Ш×Д): 93x18x62 мм

Материал корпуса: Термопластик

Монтаж: 35 мм DIN-рейка

Вес, гр: 64

Степень защиты оболочки: IP 20

Вид защищаемого кабеля: Две пары проводников

Описание

Арт. 706419. УЗИП КОМ Н 2-12

Устройство защиты от импульсных перенапряжен

ий для двух независимых пар сигнальных линий. Предназначено для защиты оборудования систем промышленной автоматизации, управления, измерения, сигнализации и передачи данных от перенапряжений, возникающих при грозовых воздействиях и переходных процессах.

Устройство обеспечивает защиту линий как между проводниками пары, так и относительно земли. Защита выполнена по двухступенчатой схеме: первая ступень на трехэлектродном газонаполненном разряднике отводит основную энергию импульса, а вторая ступень на быстродействующих двунаправленных диодах ограничивает остаточное перенапряжение до безопасного для защищаемого оборудования уровня.

Применение согласующих элементов между ступенями защиты позволяет эффективно распределять энергию импульса и обеспечивает стабильную работу устройства при различных уровнях перенапряжения. Схема защиты имеет низкую емкость, благодаря чему оказывает минимальное влияние на передаваемый сигнал и позволяет использовать устройство для защиты линий с широким диапазоном рабочих частот.
