Особенности молниезащиты зданий со скатной кровлей

Особенности молниезащиты зданий со скатной кровлей

  • 22 июля 2019 13:59:25
  • Просмотров: 5311



Крыши с углом наклона более 10 градусов наиболее распространены в частных домовладениях. Когда решен вопрос о том, нужно ли делать молниезащиту в частном доме, в основном требуется защитить от молнии именно скатную кровлю. В зависимости от конструкции дома кровля с наклоном может быть, к примеру, односкатная или двускатная, мансардная, вальмовая или шатровая. Вероятность скопления снега, талых и дождевых вод на ее поверхности существенно ниже по сравнению с плоской кровлей, благодаря чему она более практична в эксплуатации. Притом в проекте молниезащиты дома со скатной крышей должно быть учтено наличие снегозадерживающих решеток и водосточных труб, а также любых других выступающих конструктивных элементов. Расположение и размеры дымоходов, вентиляционных труб, антенн, карнизов и мансардных окон обязательно учитываются при подборе оптимальной конфигурации системы молниезащиты здания.

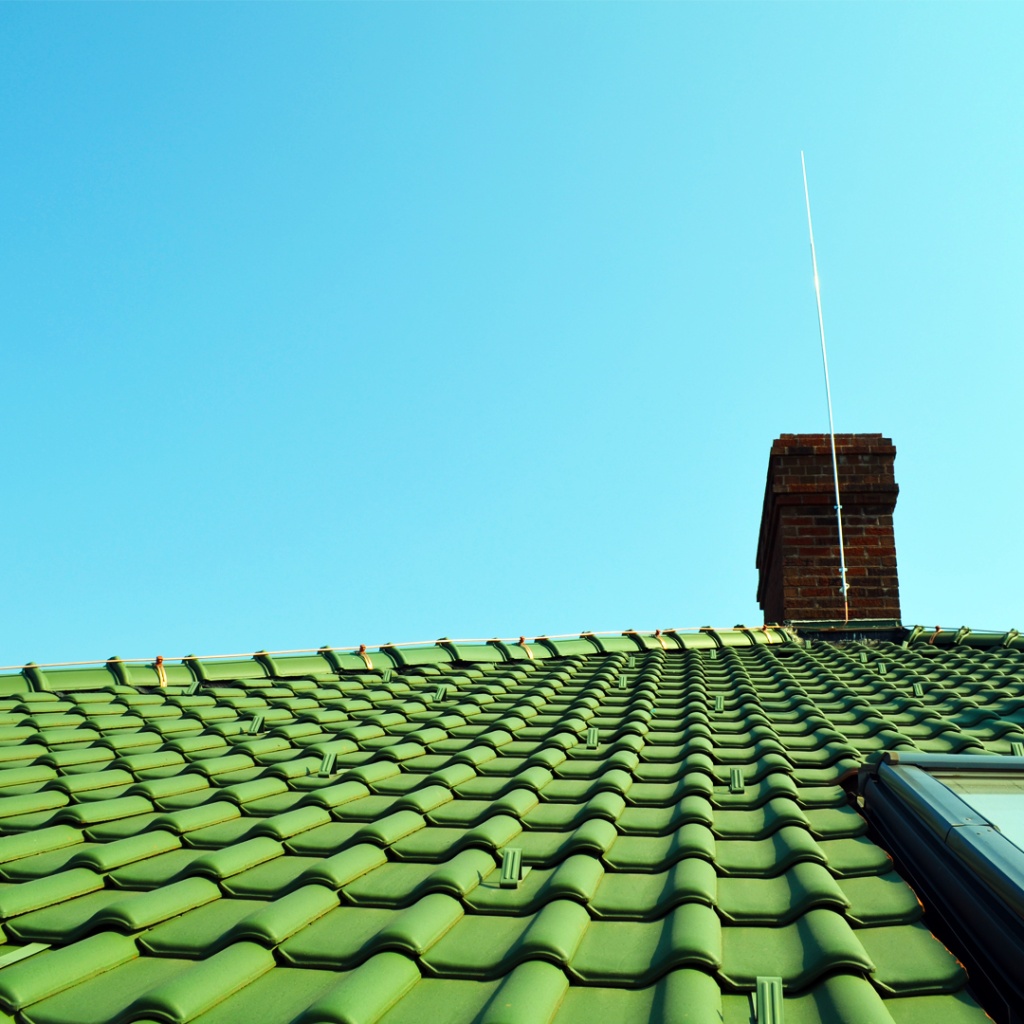

Расчет стоимости внешней молниезащиты начинается с определения габаритов дома и характеристик кровли. Помимо вопросов, общих для всех типов сооружений, в данном случае имеют значение высота дома от земли до конька и до свеса кровли, угол наклона кровли и длина ската, форма и длина конька. От этого, в случае установки молниезащиты непосредственно на крыше, зависят размеры и количество молниеприемников, длина проводников и количество элементов для их закрепления на поверхности. Помимо установки молниеприемной сетки, необходимо отдельно защитить молниеприемниками выступающие части кровли и надстройки.

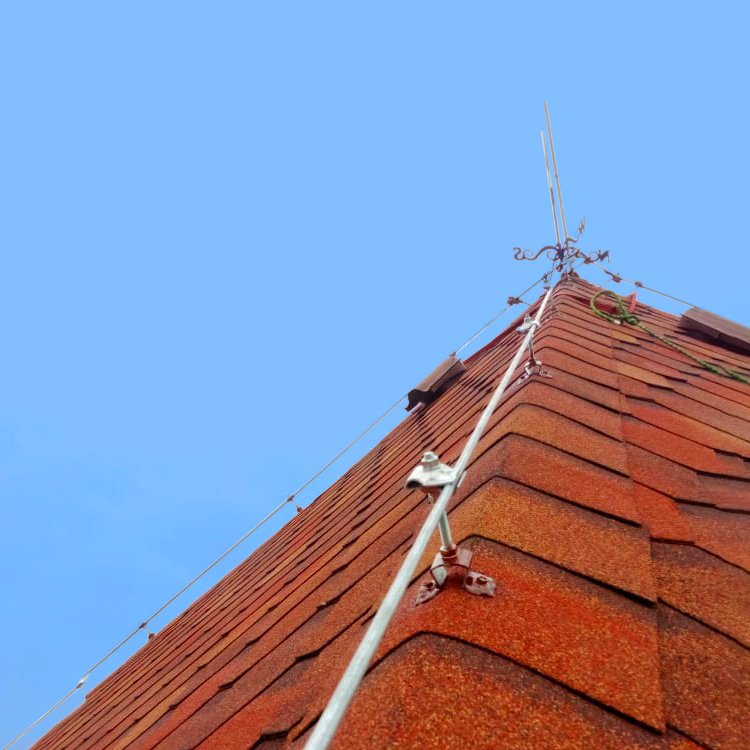

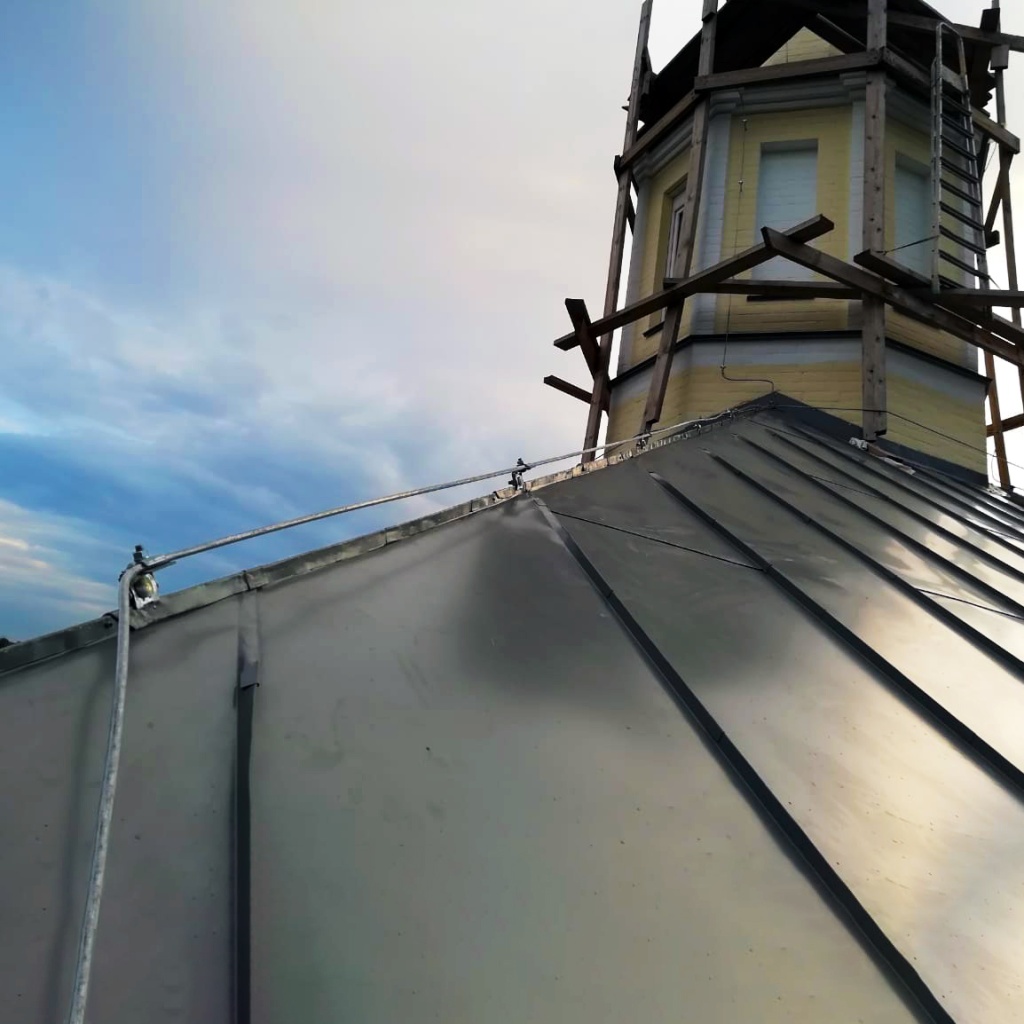

Круглый проводник электрического тока прокладывается по коньку и скатам кровли, спускается по фасадам и соединяется с заземлением. Разные виды материалов, из которых могут быть выполнены кровля и фасад, требуют применения специально подобранных держателей. Для закрепления прутка на коньке размещают с шагом около 0,7 метра держатели дугообразной формы (арт. 91030 , 90035 , 91031 , 90036 ). Такой держатель для конька представляет собой раздвижную скобу из меди или из оцинкованной стали с зажимом серого, коричневого, белого или прозрачного цвета. Зажим фиксирует круглый проводник диаметром 6-8 мм. Стальной оцинкованный универсальный держатель (арт. 70845 ) применяется для монтажа на коньке прутка диаметром 8-10 мм. Коньковый держатель с универсальным зажимом (арт. 71123 ) также позволяет закрепить пруток молниезащитной сетки диаметром 8-10 мм практически в любом направлении. Зажим выполнен из латуни, за счет чего можно при необходимости соединить прутки из разных материалов, например, из оцинкованной стали и омедненной стали. Стальное оцинкованное Y-образное основание держателя фиксируется на коньке с помощью саморезов. Скобы аналогичной Y-образной формы используются в конструкции держателя молниеприемника для конька (арт. 70865 ). С его помощью устанавливают молниеприемники высотой до 2 метров. А держатели молниеприемника с углом наклона от 15 до 60 градусов (арт. 75227 , 75237 , 75247 , 75257 ) можно установить непосредственно на скате кровли. Также при помощи специальных держателей (арт. 90853 , 72745 ) молниеприемник устанавливается на вертикальной поверхности, например, на фронтоне или на дымоходе. Для перехода с молниеприемника на пруток подходят параллельные зажимы (арт. 90550 , 90552 , 90553 , 90555 , 90554 , 90551 ). На скатах пруток закрепляют с шагом около 0,7 метра при помощи держателей проводника, соответствующих типу кровли. Например, при помощи держателей для черепицы (арт. 91040 , 91041 , 91037 , 91038 ). Соединяют проводники параллельными или универсальными зажимами. Для закрепления молниеприемных мачт на скатной кровле используют комплекты растяжек (арт. 76025 , 76035 , 76045 , 88050 ).
