Как проверить заземление?

Если внимательно рассмотреть современную розетку или вилку для подключения бытовых электроприборов, можно увидеть на ней отдельный контакт-лепесток для заземляющего провода. Он должен обязательно присутствовать в домашней разводке и быть соединенным с системой отвода опасного потенциала, в противном случае пользование обычной бытовой техникой, розетками станет небезопасным. Например, при нарушении изоляции устройства, подключенного к сети 220 В, напряжение может попасть на его электрические части, и, если человек их коснется, поражение током не избежать.

Чтобы этого не случилось, применяется система заземления, которая перераспределяет ток между пользователем техники и заземляющим контуром. Как известно, ток идет по пути наименьшего сопротивления. При наличии заземления он устремляется по третьему лепестку в розетке в землю, т. к. сопротивление человека по сравнению с элементами защиты от поражения током, чрезвычайно велико. В итоге на тело «приходится» не более 10 мА: это значение безопасно для здоровья. Все «остальное» моментально уходит в грунт. Однако есть оговорка: развитие положительного сценария возможно только при исправном заземлении. А как его проверить? Для этого нужно понимание работы всей системы и ее отдельных элементов.

Из чего состоит и как действует заземление

Условно можно выделить пару основных частей. Одна из них – заземлитель, могущий быть естественным или искусственным. В первом случае это, например, арматура ж/б фундамента, имеющая общий вывод в виде отдельной проволоки. Во втором – сварная конструкция, состоящая из нескольких соединенных между собой металлических стержней, погруженных в грунт на глубину 1,5-2,5 м. Второй элемент системы – проводник, соединяющий заземлитель с розетками, т. е. бытовой техникой. По общепринятым нормам, чаще всего провод, играющий эту роль, помещается в изоляцию желтого цвета с зеленой полосой.

Зачем нужно проверять заземление и как

Даже если монтаж электросети в доме осуществлялся профессиональными электриками, регулярные проверки необходимы. Причин несколько:

• существующие болтовые соединения с течением времени могут ослабевать: например, в розетках при чрезмерно частом включении/выключении вилок;
• подверженность коррозии элементов заземлителя под слоем грунта: стержней, соединительной полосы, отходящего провода.

Если вы, например, только въехали в квартиру и вас убеждают, что заземление есть и оно работает, неплохо для начала проверить его наличие в принципе. Наличие желтого проводка с зеленой линией, подсоединенного к соответствующему лепестку в розетке – еще не повод говорить, что заземление в доме есть и оно работает. Проверить это несложно, процедура осуществляется несколькими способами.

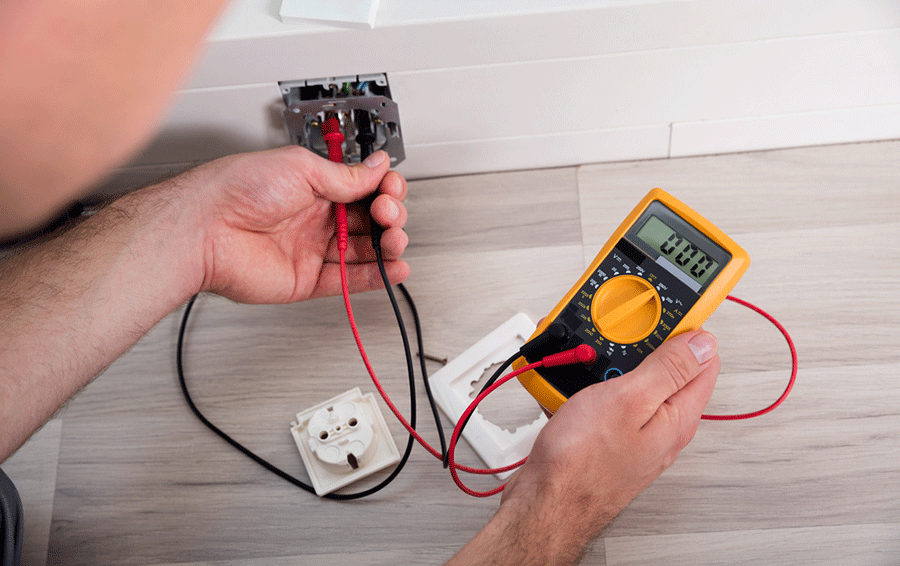

С помощью тестера

Сначала желательно выяснить, где фазовый контакт с помощью индикатора в виде отвертки с прозрачной ручкой: при касании нужной клеммы щуп засветиться (пометьте или запомните контакт). далее понадобится обычный, можно из разряда недорогих, вольтметр. Поставьте предел измерений в секторе АС (переменный ток) на любое максимальное значение, близкое к 220 вольт, но превышающее его: например, 250 или 500. Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает. Если реакция вольтметра отсутствует, значит, нет.

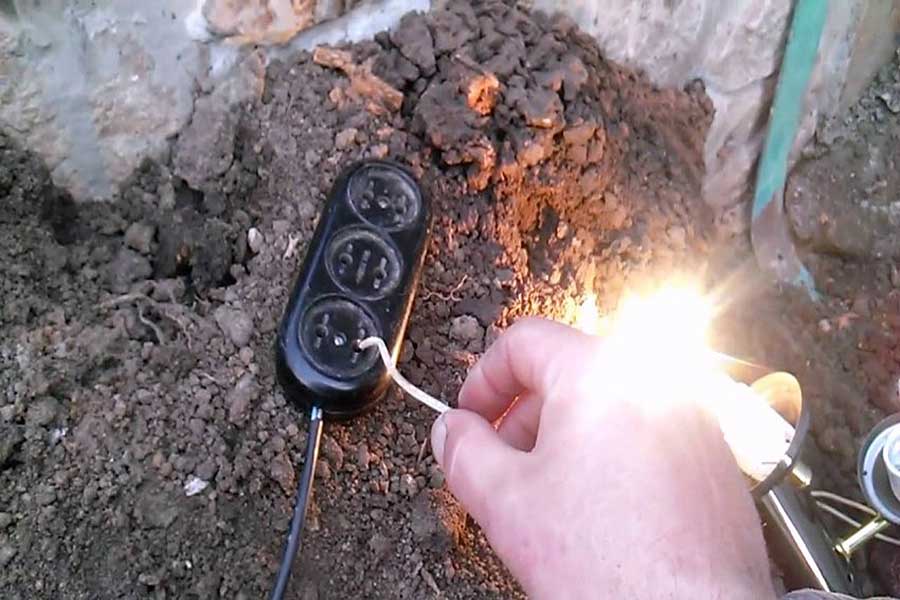

Посредством лампочки

Потребуется патрон с ввернутым и заведомо исправным источником света, изолированный двухжильный провод. Зачистите оба конца от изоляции. Алгоритм действий такой же, что и при проверке тестером. Если при касании заземляющего лепестка и фазы свет горит (свечение может быть немного тусклее), заземление функционирует. Если свет от лампочки становится чрезмерно тусклым, придется проверять все элементы системы заземления. Если лампочка не горит - его нет вообще или на линии обрыв. Бывает и так, что заземлитель свое отслужил – коррозия «съела» стержни в земле или отгнил соединяющий провод, не контачит болтовое соединение. Но если все работает? Проверить все равно надо: на этот раз не напряжение, а сопротивление.

Приборы для тестирования работоспособности заземления

Сегодня рынок представляет достаточное количество моделей, предназначенных для работы в определенных условиях или универсальных. Условно стоит выделить несколько больших групп изделий, используемых наиболее часто:

1. Стрелочные омметры, используемые совместно с ручными генераторами. Чтобы получить измерения, их нужно крутить вручную: зато никакие химические источники питания не требуются.
2. Тоже стрелочные приборы, получающие энергию от обычных гальванических батареек.
3. Цифровые омметры. Результаты измерений выводятся на дисплей, в комплекте имеются бесконтактные клещи. Питание – от обычных низковольтных элементов.

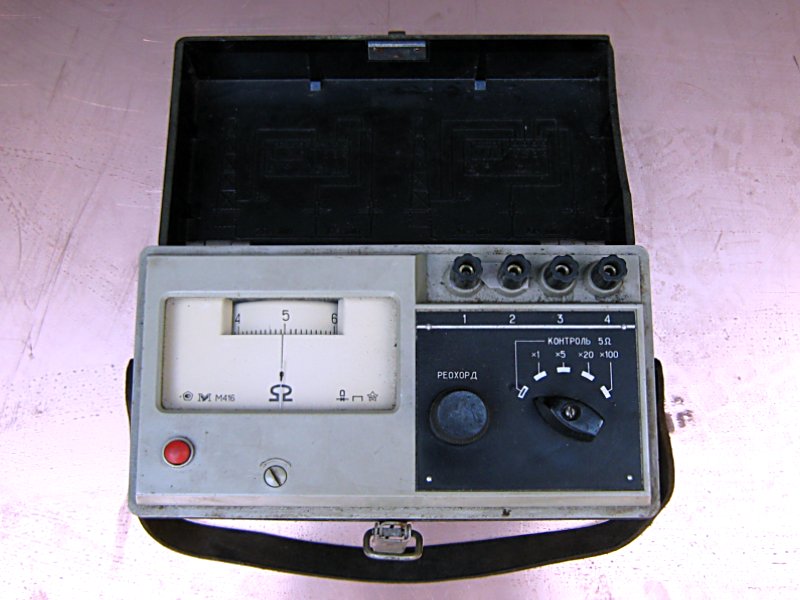

Несмотря на развитие технологий в сфере измерительных приборов, наиболее простые из них, благодаря своей надежности, до сих пор пользуются популярностью. Поэтому работу с омметром стоит рассмотреть на примере оного из таких изделий – М416, хорошо известным профессионалам со стажем. В основе конструкции – стрелочный индикатор с несколькими пределами измерений, для питания используются три элемента напряжением по 1,5 вольта.

Проверка заземления прибором М416

Омметр установите на строго горизонтальную поверхность, при необходимости поменяйте батарейки. Прибор нужно располагать максимально близко к измеряемым точкам, чтобы длина щупов как можно меньше влияла на результаты исследований. Дальнейшие действия:

• Калибровка. Переключатель диапазонов измерений установите в положение «Контроль 5 Ом». Нажмите красную кнопку и, вращая реохорд, поставьте стрелку как можно точнее в положение «0». Отпустите кнопку: шкала будет показывать 5 Ом, что означает готовность прибора к работе.
• Замеры производятся в соответствии со схемами, нанесенными на внутреннюю часть крышки омметра.

Максимальное значение для частного дома – 30 Ом (на практике должно быть гораздо меньше). Если вы покупали комплект для заземления, более точные значения ищите в инструкции к нему.

Чтобы произвести измерения, нужно вкопать дополнительный заземляющий штырь на глубину 50 см и расстоянии 5-10 м от заземлителя: как минимум, в 5 раз больше длины стальной ленты, соединяющей стержни (стороны треугольника, если такая форма конструкции). На одинаковом расстоянии от дополнительно стержня и заземлителя установите потенциальный зонд-электрод для снятия напряжения (глубина 50 см). Теперь нужно собрать электрическую цепочку:

• между вспомогательным контрольным и штатным стержнем заземлителя последовательно включите источник переменного напряжения: например, вторичную понижающую обмотку трансформатора от сварочного аппарата;
• в разрыв провода, идущего к вкопанному заземлителю, тоже последовательно, включите амперметр;
• между заглубленной штатной конструкцией, к этой же точке, подсоедините вольтметр, второй его контакт – к зонду-электроду.

Переставьте зонд в другое место, третье и снова повторите операцию. Правильным будет считаться худший результат. Вычисление сопротивления производится по закону Ома: R=U/I. Трансформатор нужно достаточно мощный, чтобы он хоть примерно имитировал энергопотребление дома. Такой способ измерения сопротивления наилучшим образом подходит для частного дома.

Другие способы проверки приборами

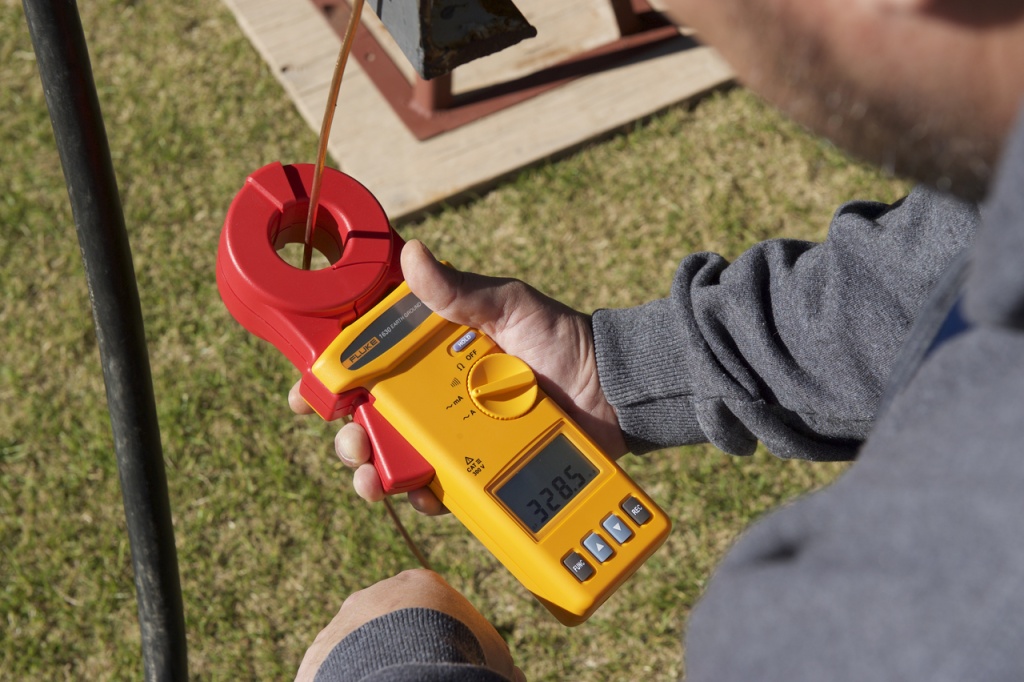

Есть и более простой метод, заключающийся в использовании токовых клещей. Они представляют собой инструмент-трансформатор с амперметром, в котором уже есть первичная обмотка, а роль вторичной играет измеряемый проводник (например, стальная полоса от заземлителя). Остается заранее измерить напряжение и разделить его на полученную при помощи клещей силу тока, согласно закона Ома. Метод привлекателен тем, что для проведения измерений не нужно отключать заземлитель от оборудования (домашней сети).

Еще можно «прозвонить» самые проблемные места: соединения. Это называется «измерение переходных сопротивлений». Например, между отводом, идущим от заземлителя (уже на поверхности) и проводом, идущим к лепестку в ближайшей к нему розетке. Т. е. измерения производятся вокруг соединения. Предварительно зачистите поверхность металлической полосы до блеска металла. Если сопротивление больше 0,05 Ом, проверьте, нормально ли закручена гайка на болте: подкрутите ее. При внешних проявлениях коррозии раскрутите соединение, зачистите отдельно гайку, болт, пластину и соедините вновь. На заключительно этапе все обработайте антикоррозийным составом. У полосы можно покрасить только видимую часть: не забывайте, что ток идет только по поверхности проводника.

Как улучшить сопротивление?

Это можно сделать двумя путями. Первый из них заключается в увеличении количества вертикальных стержней. Они вбиваются на расстоянии 1 м от того штыря, к которому прикручен болт с гайкой и отводным проводом. Новый штырь соединяется со старыми с помощью сварки и стальной полоски. Второй метод – увеличение содержания соли в окружающей заземлитель почве. Правда, это поможет временно. Растворите в ведре воды пачку соли и вылейте в районе заземлителя.

Периоды проверки сопротивления заземлителя

Согласно нормам ПУЭ, проверять вкопанные заземляющие элементы нужно не реже, чем раз в 12 лет. В этом случае проверяется не только надежность соединений и сопротивление заземлителя, но и состояние металлических частей в плане противостояния коррозии. Однако общие проверки с использованием измерительных приборов, без копок, стоит производить чаще: раз в 6 лет. Внеплановое тестирование проводится в случае стихийных бедствий, техногенных катастроф.
