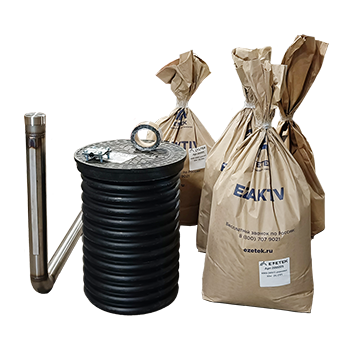

Комплекты электролитического заземления

Электролитическое заземление способно решить проблему выполнения системы заземления в условиях грунтов, имеющих большое удельное сопротивление. В первую очередь таковыми являются районы вечной мерзлоты, скальные породы, песчаные грунты.

Электрод электролитического заземления выполнен в форме трубы из нержавеющей стали с перфорацией по всей длине. Внутренняя полость электрода заполнена специальной электролитической смесью. Активный соляной электрод заземления выполняется в двух исполнениях — горизонтальном либо вертикальном.

Для монтажа горизонтального электрода в грунте выкапывается траншея глубиной от 1 м до 2 м. Для монтажа вертикального комплекта необходимо пробурить скважину до 6 м в зависимости от длины электрода.

Влага, содержащаяся в почве, контактирует с системой заземления и растворяет электролитическую смесь. Данный компонент проникает в окружающий грунт и значительно снижает его удельное сопротивление.

Для обеспечения равномерного растворения смеси в течение года при монтаже заземления пространство вокруг электрода заполняется специальным составом EZANIT. При контакте с почвенной влагой состав превращается в гелевидную структуру, которая защищает электрод от слишком быстрого вымывания электролитической смеси.

Для соединения комплектов заземления между собой, а также с ГЗШ объекта у электрода предусмотрен отвод из нержавеющей стали длиной 0,5 м. Комплект поставки включает зажим заземления, при помощи которого происходит соединение отвода с горизонтальным проводником. Место соединения надежно герметизируется при помощи изоляционной ленты.

Дозаправка электрода электролитической смесью осуществляется через горловину электрода. Горловина для заправки располагается на уровне земли внутри пластикового колодца электролитического заземления. Средняя периодичность дозаправок составляет 10 лет. Срок службы системы электролитического заземления составляет не менее 50 лет.
