Стержни заземления и муфты

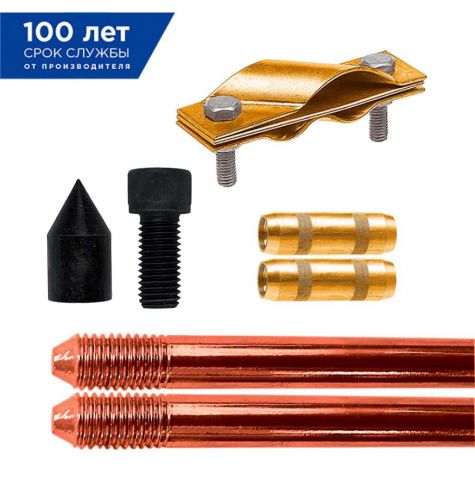

Стержни заземления являются основным элементом системы заземления. Стержни последовательно заглубляются в грунт и образуют вертикальные электроды. Стыковка стержней происходит при помощи соединительных муфт. Каждый стержень и муфта имеют резьбу для соединения стержней между собой. По типу способа защиты от коррозии компания EZETEK выпускает стержни следующих видов:

• Стальные омедненные стержни;
• Стальные оцинкованные стрежни;
• Стержни из нержавеющей стали.

Стальные омедненные стержни EZETEK имеют медное покрытие толщиной не менее 100 мкм, нанесенное гальваническим способом. Антикоррозийное покрытие обеспечивает защиту стержней как во время монтажа при контакте стержня с твердыми включениями грунта, так и при длительной работе в почве. Срок службы омедненных стержней заземления EZETEK – до 50 лет.

Стальные оцинкованные стрежни EZETEK покрыты защитным цинковым покрытием, которое нанесено термодиффузионным методом. Данный способ цинкования стали позволяет получить прочное сцепление цинка и стали обеспечить надежную защиту от коррозионных явлений в течение всего срока службы стержней.

Стержни из нержавеющей стали не подвержены коррозионным воздействиям в течение всего срока службы заземлителя, а также имеют высокую механическую прочность.

Выполнение системы заземления на основе стержней заземления является технологичным и простым вариантом организации надежного заземлителя. Применение стержней заземления предписано российским стандартом ГОСТ Р МЭК 62561.2—2014.

Стержни заземления EZETEK выполняют все требования п.4.4.2. В частности стержни имеют высокую механическую прочность, благодаря чему имеется возможным выполнение протяженных вертикальных электродов заземления. Сталь имеет достаточную пластичность, благодаря чему при заглублении стержней всевозможным способом не возникают различного рода трещины.

При производстве стержней заземления EZETEK особое внимание уделяется выполнению резьбы на стержнях – используется метрическая резьба длиной 35 мм, которая изготовлена накатанным способом, а защитное антикоррозионное покрытие нанесено поверх резьбы и имеет высокую стойкость к коррозии. В свою очередь резьба является полностью сформированной и гладкой.

Конструкция соединителей для стержней заземления соответствуют требованиям п.4.4.3 и выполнены в виде соединительной муфты EZETEK со сквозной метрической резьбой, соответствующей стержню заземления. Длина муфты составляет 70 мм, что позволяет закрыть полностью резьбу на соединяемых стрежнях заземления. Стержни заземления в муфте надежно соприкасаются торцевыми поверхностями, благодаря чему механическая энергия эффективно передается от стержня к стержню при монтаже, а также образуется надежный электрический контакт в течение всего срока службы заземлителя. Соединительные муфты надежно выдерживают усилия вращения, возникающие в процессе монтажа от используемого виброинструмента.

Материалы соединительных муфт заземления совместимы со стержнями заземления EZETEK. Для соединения омедненных стержней муфты изготавливаются латуни, а для оцинкованных – из оцинкованной стали. Совместно с нержавеющими стержнями предлагаются муфты из нержавеющей стали.

Согласно табл. 3 сечение стальных стержней с омедненным покрытием, которые применяются в качестве вертикальных заземлителей, должно быть не менее 150 мм кв. Диаметр омедненных стержней заземления EZETEK составляет 14 мм и 16 мм, что соответствует указанному требованию. Также стержни заземления выпускаются в двух исполнениях в зависимости от длины – по 1,2 м и по 1,5 м. Данная вариация позволяет получить протяженный вертикальный заземлитель нужной длины с точностью до метра согласно проектному решению.

Омедненные стержни EZETEK имеют ряд преимуществ над оцинкованными стержнями заземления:

• Медное покрытие надежно сцеплено со сталью, благодаря чему защитный слой имеет гибкость и не появляются разрушения и растрескивания при изгибах стержня;
• Медное покрытие более стойкое к повреждениям при монтаже об камни и строительный мусор в грунте (оцинкованное покрытие имеет свойство отваливаться кусками, крошиться при серьезных повреждениях);

В свою очередь имеются особенности при применении омедненных стержней:

• Медное покрытие не совместимо с проводниками из стали, либо оцинкованной стали – для обеспечения совместимости зажимы заземления EZETEK выполнены из латуни.
